Blechbearbeitung: Wann kann Bohren das Schweißen ersetzen?

In der Blechbearbeitung ist das Schweißen eine gängige Methode zum Verbinden von Metallteilen. Es schafft eine dauerhafte Verbindung und wird häufig für Rahmen, Schränke, Halterungen und strukturelle Baugruppen verwendet. Schweißen ist jedoch nicht immer die praktischste Option.

Bei einigen kundenspezifischen Blechteilen kann die Verwendung von Bohrlöchern mit Schrauben, Bolzen oder Nietverbindungen die Montage vereinfachen, das Transportvolumen reduzieren und zukünftige Wartungsarbeiten erleichtern. Die richtige Wahl hängt von der Produktstruktur, den Lastanforderungen, dem Produktionsvolumen und der Installationsumgebung ab.

Bohren und mechanisches Befestigen im Vergleich zum Schweißen

Bohren erzeugt Löcher für mechanische Verbindungselemente; es verbindet Metallteile nicht von selbst. In Kombination mit Bolzen, Schrauben oder Nieten bietet es bei geeigneten Anwendungen eine Alternative zu Schweißverbindungen.

Mechanisches Befestigen bietet in der Blechfertigung mehrere Vorteile:

• Einfachere Montage: Teile können separat versendet und im Werk des Kunden montiert werden.

• Geringeres Transportvolumen: Flach verpackte Paneele und demontierbare Rahmen können die Verpackungsgröße und die Transportkosten reduzieren.

• Einfachere Wartung: Verschraubte Komponenten können zur Reparatur, zum Austausch oder für Upgrades entfernt werden.

• Weniger Wärmeverzug: Im Gegensatz zum Schweißen bringt die mechanische Befestigung keine erhebliche Schweißwärme ein, was zum Schutz der Abmessungen und des Erscheinungsbilds der fertigen Teile beiträgt.

• Flexibleres Produktdesign: Standard-Verbindungselemente erleichtern das Ändern von Baugruppen oder das Ersetzen einzelner Komponenten.

Dieser Ansatz hat jedoch auch Einschränkungen. Bohrungen und Verbindungselemente erfordern zusätzliche Konstruktionsarbeit und können die Teileanzahl sowie die Montagezeit erhöhen. Verbindungen können sich unter Vibrationen lockern, und Bohrungen können ein Bauteil schwächen, wenn sie zu nahe an Kanten oder in hochbeanspruchten Bereichen platziert werden. Die richtige Auswahl der Verbindungselemente, Sicherungsmethoden und die Konstruktion der Verbindung sind essenziell.

Wann kann Bohren das Schweißen ersetzen?

1. Blechgehäuse, die für den Flat-Pack-Versand entwickelt wurden

Große Gehäuse und Schränke können während des Transports erheblichen Platz einnehmen, insbesondere wenn sie vollständig montiert sind. Die Konstruktion von Paneelen mit vorgebohrten Löchern und Schraubverbindungen ermöglicht den Versand des Produkts in flachem Zustand oder in kleineren Sektionen.

Dieser Ansatz ist nützlich für Schaltschränke, Gerätegehäuse, Lagersysteme und bestimmte Außengehäuse. Er kann das Verpackungsvolumen reduzieren und die Handhabung vereinfachen, insbesondere bei internationalen Lieferungen.

Die Konstruktion muss dennoch die Ausrichtung der Paneele, die Steifigkeit der Verbindungen, die Wetterabdichtung und den Zugangsraum für die Installation berücksichtigen.

2. Produkte, die eine Montage vor Ort erfordern

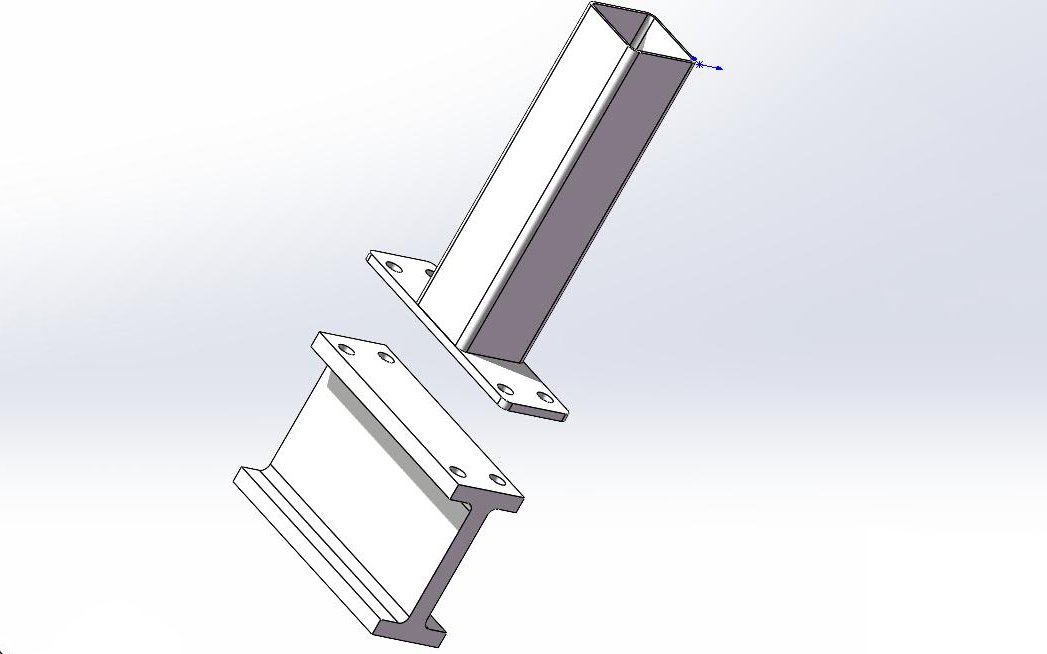

Einige Geräte lassen sich einfacher installieren, wenn ihre Metallkomponenten separat geliefert werden. Montagehalterungen, Tragrahmen, Schutzabdeckungen und modulare Blechstrukturen können häufig Schrauben oder Bolzen anstelle von Schweißverbindungen verwenden.

Vorpositionierte Löcher helfen Installateuren, Komponenten schnell auszurichten, ohne dass am Installationsort Schweißgeräte benötigt werden. Dies ist besonders nützlich, wenn Geräte in engen Räumen oder in Kundeneinrichtungen montiert werden müssen.

3. Produkte, die Wartung oder zukünftige Upgrades benötigen

Für Geräte, die eine regelmäßige Inspektion oder den Austausch von Komponenten erfordern, können lösbare Verbindungen einen klaren Vorteil bieten.

Beispielsweise können Zugangsabdeckungen, abnehmbare Hauben, interne Montageplatten und modulare Halterungen Schrauben oder Bolzen verwenden. Anstatt eine Schweißnaht aufzutrennen, können Techniker das entsprechende Teil entfernen und nach der Wartung wieder einbauen.

4. Optisch anspruchsvolle Blechteile

Schweißen kann sichtbare Nähte, Spritzer, Verfärbungen oder Verzug hinterlassen, was alles zusätzliche Schleif- und Nachbearbeitungsarbeiten erfordern kann. Bei ausgewählten Produkten können gut konstruierte mechanische Verbindungen diese Probleme reduzieren.

Senkschrauben, verdeckte Verbindungselemente und interne Montageelemente können dazu beitragen, ein sauberes äußeres Erscheinungsbild zu bewahren. Allerdings müssen die Löcher und Verbindungselemente selbst beim visuellen Design des Produkts berücksichtigt werden.

Wann ist Schweißen immer noch die bessere Wahl?

Mechanisches Befestigen ist kein universeller Ersatz für das Schweißen. In einigen Anwendungen bleibt Schweißen die geeignetere Lösung.

Tragende Strukturen: Maschinengestelle, Schwerlastträger und Strukturen, die erheblichen Belastungen ausgesetzt sind, erfordern möglicherweise Schweißverbindungen oder eine speziell entwickelte Schraubverbindung. Die Wahl hängt von der Lastrichtung, der Ermüdung, der Steifigkeit und den Sicherheitsanforderungen ab.

Dichte Gehäuse: Schaltschränke und Gerätegehäuse im Außenbereich erfordern möglicherweise durchgehende Schweißnähte, um die vorgesehene Dichtheitsleistung zu erreichen. Verschraubte Verbindungen können ebenfalls abgedichtet werden, erfordern jedoch geeignete Dichtungen, eine kontrollierte Kompression und sorgfältig gestaltete Schnittstellen.

Anwendungen mit hohen Vibrationen: Chassis von Robotern, Industriemaschinen und Motorbaugruppen können wiederholten Vibrationen ausgesetzt sein. Verbindungselemente können sich lockern, wenn die Verbindung schlecht konstruiert ist. Geeignete Sicherungselemente und Inspektionsverfahren sind erforderlich.

Kleine oder komplexe Teile: Einige Komponenten lassen sich schneller und wirtschaftlicher schweißen als bohren, ausrichten, befestigen und prüfen. Dies ist besonders relevant, wenn viele Verbindungselemente erforderlich wären oder der Zugang eingeschränkt ist.

Serienfertigung: Je nach Teilegeometrie und Produktionsmenge kann automatisierte Schweißtechnik einen effizienteren und konsistenten Prozess bieten als das Einbringen mehrerer Verbindungselemente.

Ein kombinierter Ansatz: Schweißen dort einsetzen, wo es darauf ankommt

In vielen Projekten besteht die beste Lösung nicht darin, das Schweißen vollständig zu eliminieren, sondern das Schweißen mit mechanischem Befestigen zu kombinieren.

Beispielsweise kann ein Blechgehäuse geschweißte Ecken und einen geschweißten Grundrahmen für die Steifigkeit verwenden, während abnehmbare Abdeckungen und Montageplatten Schrauben nutzen. Ein Roboter-Chassis kann geschweißte Strukturabschnitte mit verschraubten Schnittstellen für Motoren, Sensoren und wartbare Komponenten aufweisen.

Dieser hybride Ansatz bringt strukturelle Festigkeit, Montagefreundlichkeit, Wartung und Transporteffizienz ins Gleichgewicht.

Während der DFM-Prüfung sollten Hersteller die erforderliche Tragfähigkeit, Lochpositionen, Materialstärke, Biegegeometrie, den Zugang für Verbindungselemente, die Montagereihenfolge und die Oberflächenbehandlung bewerten. Bei Outdoor-Produkten erfordern auch die Abdichtung und der Korrosionsschutz um Bohrungen und Verbindungen Aufmerksamkeit.

Eine gut durchdachte Konstruktion kann unnötiges Schweißen reduzieren, ohne die Produktleistung zu beeinträchtigen.

Kundenspezifische Blechbearbeitung bei Qingdao Huarui

Bei Qingdao Huarui bieten wir kundenspezifische Blechbearbeitung und CNC-Bearbeitungsdienste für Industriegehäuse, Maschinengestelle, Montagehalterungen und andere Metallkomponenten an. Unsere Fähigkeiten umfassen Laserschneiden, CNC-Biegen, Bohren und Lochbearbeitung, Schweißen, Roboterschweißen, Pulverbeschichtung, CNC-Bearbeitung und Montage.

Mit Unterstützung durch Ingenieurwesen und Qualitätskontrolle helfen wir Kunden bei der Beurteilung, ob Schweißverbindungen, mechanisches Befestigen oder eine Kombination aus beidem die richtige Wahl für ihre Produkte ist. Von der Prototypenentwicklung bis zur Serienproduktion konzentriert sich unsere DFM-Unterstützung auf Herstellbarkeit, Montageeffizienz, Maßhaltigkeit und praktische Kostenkontrolle.

Wenn Sie ein kundenspezifisches Blechgehäuse oder eine Metallstruktur entwickeln, kann die frühzeitige Überprüfung der Verbindungsmethode dazu beitragen, die Montage zu vereinfachen, das Transportvolumen zu reduzieren und unnötige Fertigungsschritte zu vermeiden.
