Warum erfordert ein scheinbar einfaches Metallgehäuse sieben Fertigungsschritte?

Wenn Kunden uns ein 3D-CAD-Modell zusenden, sehen sie oft eine saubere, fertige Metallbox. Doch die Umwandlung dieser digitalen Datei in ein robustes, hochpräzises Elektronikgehäuse erfordert einen komplexen, mehrstufigen Ablauf. Die Blechfertigung bedeutet niemals nur das Biegen von Stahl; es handelt sich um eine genau abgestimmte Abfolge ingenieurtechnischer Entscheidungen, bei denen ein Fehler in den ersten Sekunden die gesamte Charge zerstören kann.

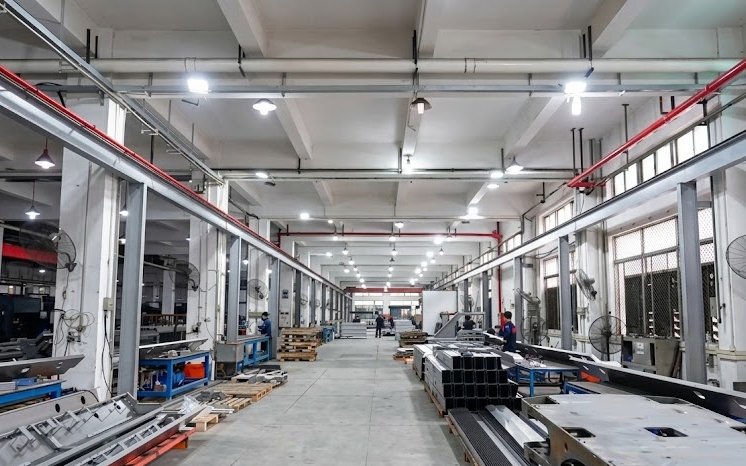

Um Einkaufsmanager und Hardware-Ingenieure bei der Gestaltung kostengünstigerer Bauteile zu unterstützen, werfen wir einen Blick hinter die Kulissen und durchlaufen den vollständigen End-to-End-Blechproduktionsprozess im Werk.

Stufe 1: DFM-Prüfung & Programmierung (Die Planungsgrundlage)

Jedes erfolgreiche Projekt beginnt mit der Fertigungsgerechten Konstruktion (DFM – Design for Manufacturability). Bevor ein Laser aktiviert wird, analysiert unser Ingenieurteam die STEP-Dateien. Wir prüfen, ob der gewählte Biegeradius zu unseren vorhandenen Werkzeugen passt, beurteilen die Faserrichtung des Materials und berechnen die genaue Biegezugabe. Nach der Optimierung wird das 3D-Modell in eine 2D-Abwicklung umgewandelt und über eine CAM-Software in die Maschinen programmiert.

Stufe 2: Hochpräzises Ausschneiden (Laserschneiden & Stanzen)

Die flache 2D-Kontur muss aus rohen Blechen geschnitten werden. Für komplexe Geometrien und dickere Platten setzen wir üblicherweise Hochleistungs-Faserlaser ein, um saubere Kanten ohne Wärmeverformung zu gewährleisten. Bei Großserien mit wiederkehrenden Formen oder Lüftungsschlitzen kommt das CNC-Revolverstanzen zum Einsatz. Die Präzision in dieser Stufe wird auf 0,1 mm festgelegt, um kumulierte Fehler in späteren Arbeitsschritten zu vermeiden.

Stufe 3: Entgraten & Kantenbearbeitung

Rohe lasergeschnittene Kanten weisen Mikrograte auf, die scharf genug sind, um Haut zu verletzen oder elektrische Leitungen bei der Endmontage durchzuschneiden. Jedes ausgeschnittene Teil wird automatisiert oder manuell entgratet. Dieser Schritt ist entscheidend für eine gute Haftung der späteren Lackschicht; Beschichtungen platzen immer zuerst an scharfen, unbearbeiteten Kanten ab.

Stufe 4: CNC-Biegen & Umformen

Hier erhält das flache Metall seine dreidimensionale Struktur. Mit mehrachsigen CNC-Abkantpressen üben die Bediener einen hohen Druck aus, um präzise Winkel zu formen. Die eigentliche Kunst liegt in der Kompensation der Rückfederung – der natürlichen Eigenschaft des Metalls, sich nach dem Öffnen des Werkzeugs leicht zurückzubiegen. Erfahrene Techniker passen den Druck dynamisch an die spezifische Zugfestigkeit der Materialcharge an.

Stufe 5: Einpressen von Befestigungselementen (PEM-Befestigung)

Vor dem Schweißen bringen wir Gewindeabstandshalter, Bolzen und Muttern mit automatischen Einpressmaschinen an. Das Einpressen dieser Einpressbefestiger in das noch gut zugängliche Blech stellt sicher, dass sie perfekt senkrecht und fest verankert sind und sich bei der Montage vor Ort nicht mitdrehen.

Stufe 6: Strukturschweißen & Schleifen

Um die umgeformten Blechlappen zu einer stabilen Konstruktion zu verbinden, gelangt das Gehäuse in die Schweißerei. Ob WIG-Schweißen für empfindliches Aluminium oder Laserschweißen für nahtlose Edelstahlverbindungen – die Wärmekontrolle ist ausschlaggebend. Zu viel Wärme verzieht das Blech. Nach dem Schweißen werden die Nähte geschliffen und poliert, bis die Verbindung stabil und optisch kaum sichtbar ist.

 Stufe 7: Oberflächenveredelung & Qualitätskontrolle

Der letzte Schritt sorgt sowohl für Schutz als auch für ein ansprechendes Aussehen. Nach einer gründlichen mehrstufigen chemischen Reinigung zur Entfernung von Werkstattölen erhalten die Teile eine Pulverbeschichtung, Eloxierung oder Passivierung. Abschließend gelangen die Gehäuse in die Qualitätskontrolle, wo sie mit Messschiebern, Schichtdickenmessgeräten und Koordinatenmessgeräten (KMG) geprüft werden, um eine exakte Übereinstimmung mit der ursprünglichen Zeichnung sicherzustellen.

Warum der gesamte Prozess für Sie wichtig ist

Das Verständnis dieses Arbeitsablaufs ist der Schlüssel zur Senkung Ihrer Fertigungskosten. Beispielsweise erspart die Konstruktion eines Bauteils mit Standard-Biegeradius Werkzeugwechselzeiten in Stufe 4, während die Vermeidung enger innerer Ecken den Schleifaufwand in Stufe 6 reduziert.
